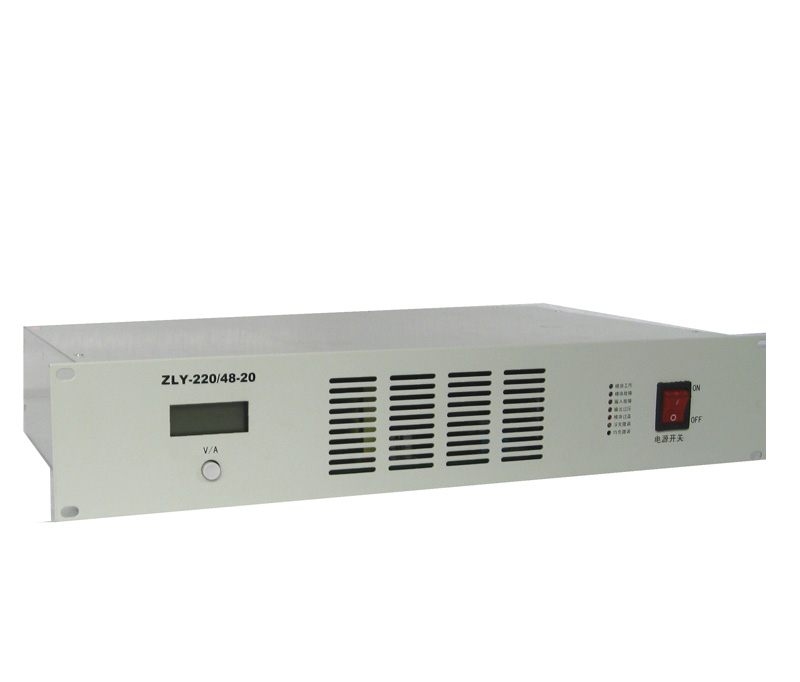

ZLY-220S4810直流變換器

    高頻直流變換器采用國際最先進的電流模式PWM技術和最穩定可靠的電路拓撲結構。整機具有效率高、抗干擾能力強、輸入電壓范圍寬、穩壓精度高、保護功能完善的特點。主要技術指標遠高于部頒標準。出廠前所有電源均經過嚴格檢測并老化72小時，確保了該產品的可靠性。模塊采用寬度為19"、高度為2U的標準機箱，易于安裝。

主要特點:

電網適應能力強  190-265VDC
穩壓精度高      ＜0.4%
輸出雜音紋波小  ＜0.5mV
保護功能強    輸入保險管熔斷保護
              輸出功率限制保護
              過流、短路保護
              輸入接反保護
              溫度過高保護
告警功能強    輸出高壓告警
              輸出低壓告警
              溫度過高告警
              遠端遙信告警
效率高  ≥86%


2．整流模塊技術指標

序號	項  目	最小	典型	最大	單位	備注
1	輸出電壓	42	53.5	58	Vdc	輸入220V,輸出20A
2	輸出電流			21	Adc	輸入220V,輸出57.6V
3	輸入電壓	165		280	Vac	輸出53.5V/20A
4	效率		90		%	輸入220V,輸出53.5V/20A
5	功率因數		0.99			輸入220V,輸出53.5V/20A
6	負載效應		±0.2	±0.4	%	輸入220V,輸出空載至滿載
7	源效應		±0.05	±0.1	%	輸入165—280V,輸出53.5V/20A
8	穩壓精度		±0.2	±0.4	%
9	工作溫度范圍	－20		＋55	℃
10	溫度系數			±0.2‰	1/℃	－20℃~＋55℃
11	動態響應時間			200	μs	10%~100%負載
12	負載效應超調量			5	%	10%~100%負載
13	開關機過充幅度			5	%
14	啟動沖擊電流			120	%	輸入220V,輸出53.5V/20A
15	絕緣強度					滿足YD/T 731—2000
16	絕緣電阻	2			MΩ	交流對直流,交流對地,直流對地
17	電話衡重雜音		0.5	2	mV	接入220V,輸出53.5V/20A
18	峰—峰雜音		100	200	mV	接入220V,輸出53.5V/20A
19	寬頻雜音					滿足YD/T731—2000
20	離散雜音					滿足YD/T731—2000
