產品特點 產品參數

1. 系統概述:

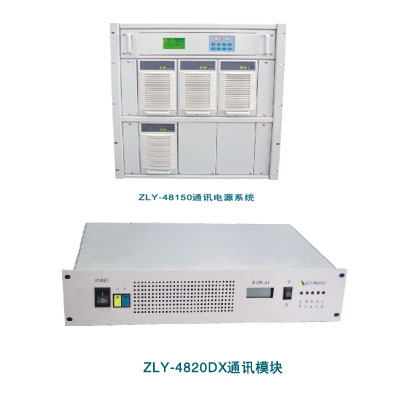

     ZLY48150(48V/150A)是我公司為通訊設備設計制造的嵌入式、智能化、多功能整流電源。它主要由整流器模塊、控制單元和配電單元組成，設備機柜外形圖見附圖。整流器模塊型號為ZLY-4850（48V/50A），最多可放置3只。本電源系統采用標準19英寸寬度，可與目前通信行業標準機架自由組合。本電源也可選用我公司ZLY-4810(48V/10A)、ZLY-4815(48V/15A)、ZLY-4825(48V/25A)、ZLY-4830(48V/30A)模塊或ZLY-2410(48V/10A)、ZLY-2415(24V/15A)、ZLY-2425(24V/25A)、ZLY-2430(24V/30A)模塊。
2.原理簡介:
     接入三相制交流電，經過交流空氣開關將交流電分配給整流模塊，整流模塊采用高頻PWM技術將單相交流電變換為隔離的直流電。該直流電經直流配電單元分配給蓄電池組充電用和供負載用?？刂茊卧刂普麄€(gè)系統，實現故障告警、參數顯示、鍵盤操作、電池管理、遠程通信等功能。
3.產品特點:
3.1 嵌入式
產品集成了交/直流配電、整流模塊和控制單元，體積小。采用標準19英寸寬度，可嵌入通信行業設備機架。
3.2 模塊化
    高頻整流模塊冗余備份運行，均流度高，通過長時間短路試驗和高溫老化，可工作于有微機監控器和無微機監控器兩種模式，采用成熟的技術和工藝，可靠性高。
3.3 智能化
微機監控器自動采集交流、直流、電池和整流模塊的參數和工作狀態，通過RS232口、RS485口或MODEM與周邊設備或遠程監控中心聯機組網，實現遠程監控，采用中國電信總局《通信局（站）電源、空調及環境集中監控管理系統前端智能設備通訊協議》，通用性強。
3.4 自動充電
  可根據蓄電池容量連續設定限流點，根據電池品種連續設定均充、浮充電壓。均、浮充充電模式自動轉換，根據電池放電情況及交流供電情況自動選擇充電曲線。
3.5 保護齊全
交流電壓過高、過低保護；
輸出過壓/欠壓、限流/過流保護、溫度過高保護、蓄電池過放保護。

 模塊電氣原理框圖

．整流模塊技術指標:




序號	項  目	最小	典型	最大	單位	備注
1	輸出電壓	42	53.5	58	Vdc	輸入220V,輸出20A
2	輸出電流			21	Adc	輸入220V,輸出57.6V
3	輸入電壓	165		280	Vac	輸出53.5V/20A
4	效率		90		%	輸入220V,輸出53.5V/20A
5	功率因數		0.99			輸入220V,輸出53.5V/20A
6	負載效應		±0.2	±0.4	%	輸入220V,輸出空載至滿載
7	源效應		±0.05	±0.1	%	輸入165—280V,輸出53.5V/20A
8	穩壓精度		±0.2	±0.4	%
9	工作溫度范圍	－20		＋55	℃
10	溫度系數			±0.2‰	1/℃	－20℃~＋55℃
11	動態響應時間			200	μs	10%~100%負載
12	負載效應超調量			5	%	10%~100%負載
13	開關機過充幅度			5	%
14	啟動沖擊電流			120	%	輸入220V,輸出53.5V/20A
15	絕緣強度					滿足YD/T 731—2000
16	絕緣電阻	2			MΩ	交流對直流,交流對地,直流對地
17	電話衡重雜音		0.5	2	mV	接入220V,輸出53.5V/20A
18	峰—峰雜音		100	200	mV	接入220V,輸出53.5V/20A
19	寬頻雜音					滿足YD/T731—2000
20	離散雜音					滿足YD/T731—2000
