應用范圍

      GZDW系列直流電源柜適用于10～500kV變電站、發電廠和高層建筑、住宅小區等的配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置等的操作、控制電源和事故照明電源。同時也可應用于其它需要直流電源的場所。
     本產品符合ZBK45017-90《電力系統用直流屏通用技術條件》、DL/T459-2000〈直流電源屏（柜）訂貨技術條件〉和LS（W）30-40JT〈微機控制直流電源柜技術條件〉等標準的技術要求，產品質量達到國內領先水平。
  本產品充電裝置可用高頻充電模塊和相控充電機。
  本產品微機控制器可用PLC控制器型和單片機型。

使用環境條件
        環境溫度：-10℃～＋45℃；
        海拔高度：不超過2400m；
        相對濕度：日平均值不大于95％，月平均值不大于90％；
        地震烈度：不超過8度；
        沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
        微控制器抗噪聲：1000V 1µS脈沖1分鐘。

技術參數
 交流輸入電源為兩路三相四線制的主供和備用電源。額定輸入電壓：三相交流四線380V±10%, 頻率50Hz±5%
 雷擊保護： 高于2000：1。
 額定輸出直流電壓： 110V、220V。
 額定輸出電流： 5-200A
 蓄電池額定容量： 10-3000AH
 功率因素：≥0.9
 電流調節范圍：0-100%Ie
 穩壓精度：≤0.5%
 穩流精度：≤0.5%
 紋波系數：≤0.1%
 均流度：≤5%
 整機噪聲： <55dB。
 工作方式：連續工作。

結構特點及柜體數

1、  結構特點

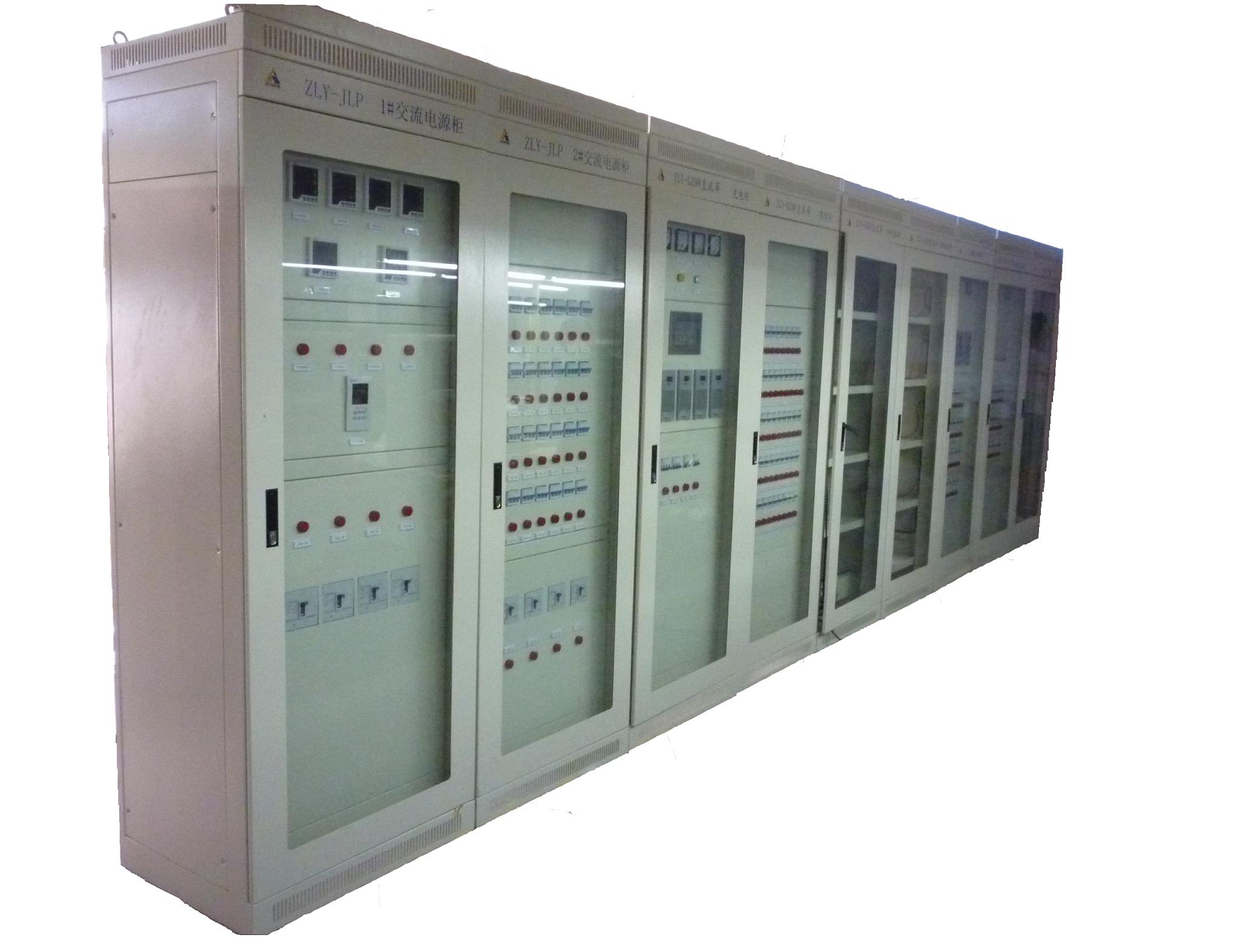

柜體數前面為整扇玻璃門，后面為雙開門，外形美觀大方；
柜體結構設計便于設備安裝調試、維護檢修和運行操作；
外形尺寸有2260x800x600mm,2360x800x600mm兩種標準規格。
2、  柜體數
       柜體數與模塊數、饋線回路數、電池容量及型號、直流電壓等級因素有關，一般情況下有：（以220V系統為例，柜體尺寸：2260x800x600mm）





容量（Ah）		10-50	50-120	120-200	200-350	350-500	500-800	1000
面數	單組電池	1	2	3	4-5	5-6	7-8	9-10
	雙組電池	2	3	5	6-7	10-12	12-14	14-17



注：200Ah以上容量電池可用電池架安裝。
